超長校準設備產品介紹
精準丈量超長維度:超長校準設備技術解析與應用場景
在高端制造、航空航天、船舶重工等領域,大尺寸工件的精度校準是決定產品質量與性能的核心環節。隨著工業制造向大型化、精密化方向發展,傳統短程校準設備已無法滿足超長工件的測量需求,超長校準設備應運而生,成為支撐大國重器制造的“隱形基石”。這類設備憑借數米至數十米的測量范圍、微米甚至納米級的精度,為大型裝備的研發、生產與運維提供了關鍵的計量保障。
一、核心技術原理:光學與激光干涉的精準融合
超長校準設備的技術核心在于通過光學或激光干涉原理,突破傳統測量的長度限制,實現大尺寸范圍內的高精度測量。目前主流技術路徑分為兩類:
-
光學比較測量技術
以高精度光柵尺為長度基準,通過顯微鏡或投影裝置將被測工件與標準刻度尺的刻線進行比對,讀取差值確定工件長度。該技術精度可達微米級別,適用于對測量環境要求相對寬松的工業現場,如大型機床床身、軌道交通部件的校準。其優勢在于操作便捷、穩定性強,能在復雜工況下保持可靠性能。 -
激光干涉測量技術
利用激光的高度相干性與單色性,將光束分束后分別照射參考鏡與隨被測工件移動的測量鏡,通過分析兩束光反射后形成的干涉條紋,精確計算測量鏡的位移量。該技術精度可達納米級別,是高精度計量實驗室及航天部件校準的首選方案。例如深圳中圖儀器研制的SJ5180-10000激光測長機,有效測量范圍達10米,實測精度優于±(0.5+L/2000)μm(L為測量長度,單位mm),成功打破了國外在超長高精度測量領域的技術壟斷。
二、關鍵設備類型與應用場景
根據測量對象與應用場景的不同,超長校準設備可分為以下幾類:
-

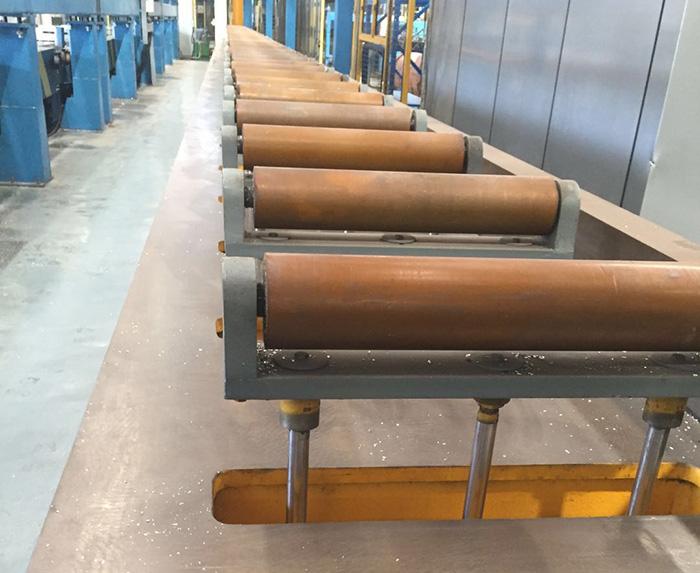

在線測長儀
專為熱軋鋼等惡劣工業環境設計,安裝在生產線上可實時檢測管材、棒材、H型鋼等軋材的長度與外徑尺寸。設備具備產品參數設置、超公差報警、數據自動存儲(存儲時間超1年)、熱膨脹系數修正等功能,能適應高溫、高粉塵的生產場景,為冶金行業的連續生產提供精度保障。 -
激光校準儀
針對大型機床鑄件、龍門機床橫梁等工件的直線度、平行度、垂直度進行檢測。以雷尼紹XK10激光校準儀為例,其拼接技術可通過評估空氣擾流噪音,確定最優測量長度,將空氣擾動對測量結果的影響降至最低。太標數控應用該設備對大型橫梁鑄件進行檢測,通過預調“中凸”工藝補償導軌安裝后的下墜變形,使機床精度長期保持穩定,客戶反饋優良。 -
大尺寸激光測長機
適用于航空航天、船舶制造等領域的超長工件測量,測量范圍可達數米至數十米。如深圳中圖儀器的10米激光測長機,可對大型軸類、桿類工件進行高精度長度測量,其分辨率達0.0001mm,能滿足航空發動機葉片、船舶主軸等核心部件的計量需求。 -
室內大長度標準裝置
作為最高等級的社會公用計量標準,用于檢定校準激光干涉儀、跟蹤儀、測距儀等高精度測量儀器。浙江省計量科學研究院的50m長度標準裝置,由運動導軌平臺、三臺激光干涉儀及環境溫度補償系統組成,測量誤差極小——測量8個足球場長度的誤差不超過一根頭發絲直徑。該裝置曾為浙江企業解決出口空客部件的質量糾紛,為國產大飛機C919的部件研發提供計量支持,還在海洋工程裝備領域為船舶操縱性水池預埋件的位置度檢測提供精準數據。
三、核心技術指標與性能優勢
-
測量范圍
覆蓋數米至數十米,部分大型標準裝置的測量范圍可達50米,能滿足從軌道交通部件到船舶整體結構的多樣化測量需求^。 -
測量精度
光學原理設備精度可達±(1-2)μm/m,激光干涉設備精度更高,可達±0.1μm/m甚至納米級別,遠超傳統測量工具的精度極限^。 -
環境適應性
工業級設備具備防塵、抗振、溫度補償功能,可在高溫、高粉塵的生產環境中穩定運行;實驗室級設備則通過地基減振、恒溫控制等措施,進一步保障測量精度^。 -
智能化功能
支持參數設置、自動數據存儲、遠程查詢、超差報警等功能,部分設備可與生產系統聯網,實現測量數據的實時傳輸與分析,助力智能制造的數字化升級。
四、行業價值與發展趨勢
超長校準設備是高端制造的“精度基石”,其應用價值體現在多個方面:在航空航天領域,保障飛機機身、發動機部件的裝配精度,提升飛行安全性;在船舶制造領域,解決軸系校準、艙口蓋變形檢測等工藝難題,確保船舶密封性能與航行穩定性;在高端裝備制造領域,為數控機床、風電設備等大型裝備的研發與生產提供計量支持,提升產品核心競爭力^。
未來,超長校準設備將朝著智能化、集成化、國產化方向發展:一方面,設備將融合人工智能、機器視覺技術,實現自動識別、自動測量與誤差智能補償;另一方面,隨著國內企業技術實力的提升,如中圖儀器等“專精特新”企業將進一步打破國外技術壟斷,推動核心設備的國產化替代,為我國高端制造的自主可控提供堅實支撐。
